일반적인 SDDC 클러스터의 경우 성능과 최적화를 위해 동일한 Host로 구성하는것이 일반적입니다.

그러나 상황에 따라 스토리지는 충분하지만, 메모리나 CPU의 부족분만 추가하거나,

특정 Host에서만 GPU 사용이 필요하거나 하는 특별한 요구사항이 발생할 수 있습니다.

또는 초기 도입 시점과 추가 도입 시점의 차이로 인해 동일 하드웨어가 구매가 안되는 경우도 있습니다.



이런 경우 On-premise에서는 종종 동일하지 못한 서버로 구성하는 경우도 있습니다.

물론 CPU 명령어 셋이 달라질수 있어서, 서로간의 호환성을 위해 EVC(Enhanced vMotion Compatibility)모드로 구성하고,

제일 낮은 버전의 하드웨어 CPU 명령어 셋 기반으로만 동작해야 합니다.



VMware Cloud에서는 대부분 동일 형태의 Host로만 구성하여 EVC 없이 클러스터를 구성해야 합니다.

성능적인 부분에서 장점이 있지만, 클러스터 확장이나 효율적인 사용면에서는 제약사항이 될 수도 있습니다.

OCVS에서는 이러한 상황들을 대비하여, 서로 다른 Host 타입까리 하나의 클러스터로 구성할 수 있습니다.



이를 Mixed-Shape Cluster로 부르고 있으며,

초기 배포시에는 단일 Shape의 Host로 구성 후, 추가되는 Host부터 다른 타입의 Shape를 추가하여 사용합니다.



이를 통해, 다양한 Core수를 가진 host를 섞어 구성함으로써, 컴퓨팅 자원 사용량에 따른 비용 최적화가 가능합니다.

최신 Host 교체가 필요할 경우에도, 새로운 Shape를 붙히고, 기존 Shape를 제거함으로써 손쉬운 교체를 제공합니다.

Host 추가 필요시 사용자의 선택에 따라 별도 클러스터의 확장 없이 기존 클러스터를 확장할 수 있으며,

기존 관리 요소를 그대로 사용하여 별도의 관리 요소나 자원이 추가적으로 필요하지 않습니다.

또한, 새로운 Shape를 활용한 신규 클러스터 구성시 필요한 Host 3대 대신 필요한 최적 수량의 Host만 추가가 가능합니다.



다만, 모든 Shape의 Host를 아무렇게나 섞어서 구성할수는 없습니다.

OCVS는 다양한 종류의 CPU와 스토리지 구성이 가능하기 때문에, Shape에 특색에 맞는 혼합 구성을 제공합니다.

따라서 초기 배포시 확장을 고려하여 CPU와 스토리지 종류를 선택해야 합니다.



    1. CPU

        1) Intel : BM.GPU.A10, BM.Standard3, BM.Standard2, BM.DenseIO2

        2) AMD : BM.Standard.E5, BM.Standard.E4, BM.DenseIO.E4

    2. 스토리지

        1) DenseIO : vSAN을 기반으로 하는 HCI 구성

        2) Standard : 외장 Block 스토리지를 iSCSI로 연결하여 사용하는 스토리지 구성, MGMT용 8TB 기본 추가

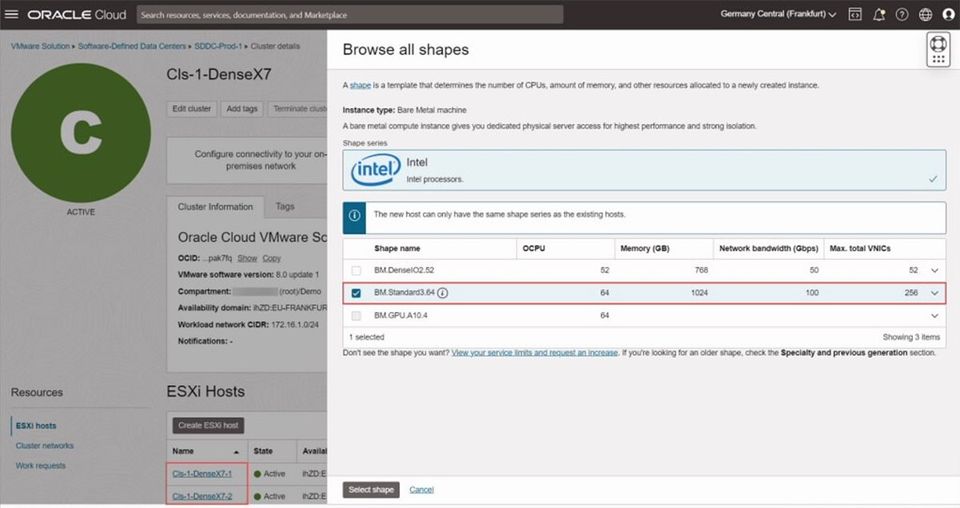

이후 Host 추가가 필요할 때, 아래 사항에 따라 새로운 Shape를 선택하여 추가하여 사용합니다.



    1. Shape 추가시 동일 제조사의 상위 버전 CPU를 사용하는 Shape만 추가할 수 있습니다.

    2. DenseIO Shape(vSAN)에는 디스크 구성 여부와 상관없이 Shape 추가 가능합니다.

    3. Standard Shape(iSCSI)에는 vSAN 구성이 필요한 DenseIO 모델 추가할 수 없습니다.

    4. GPU 모델의 경우 Intel CPU를 사용하고 있어 Intel CPU에서만 사용 가능합니다. 이는 1번과 동일합니다.

    5. Host 추가시 SDDC에서 사용중인 vSphere 소프트웨어 버전과 동일해야 합니다.

    6. DenseIO와 Standard가 함께 Cluster 구성시 두 Shape 중 낮은 기준의 설정값으로 동작합니다.



CPU 제조사 기본 Host 추가 DenseIO 추가 Standard 추가 GPU
Intel BM.DenseIO2 BM.DenseIO2 BM.Standard3 BM.GPU.A10
Intel BM.GPU.A10   BM.Standard3 BM.GPU.A10
Intel BM.Standard2   BM.Standard2, BM.Standard3 BM.GPU.A10
Intel BM.Standard3   BM.Standard3 BM.GPU.A10
AMD BM.DenseIO.E4 BM.DenseIO.E4 BM.Standard.E4
AMD BM.Standard.E4   BM.Standard.E4









참고. https://blogs.oracle.com/cloud-infrastructure/post/mixedshape-clusters-oracle-cloud-vmware-solution
