i3.metal 구성정보

VMware Cloud on AWS의 호스트는 native AWS의 호스트를 기반으로 구성되어 있으며,

native i3.metal와 i3en.metal 구성에 VMware SDDC의 표준 클라우드 운영 스택이 설치되어 있는 환경으로 제공됩니다.

그럼, i3.metal 1대로 구성된 SDDC에서 vSphere Client를 통해서 세부 구성 정보를 확인해 보겠습니다.

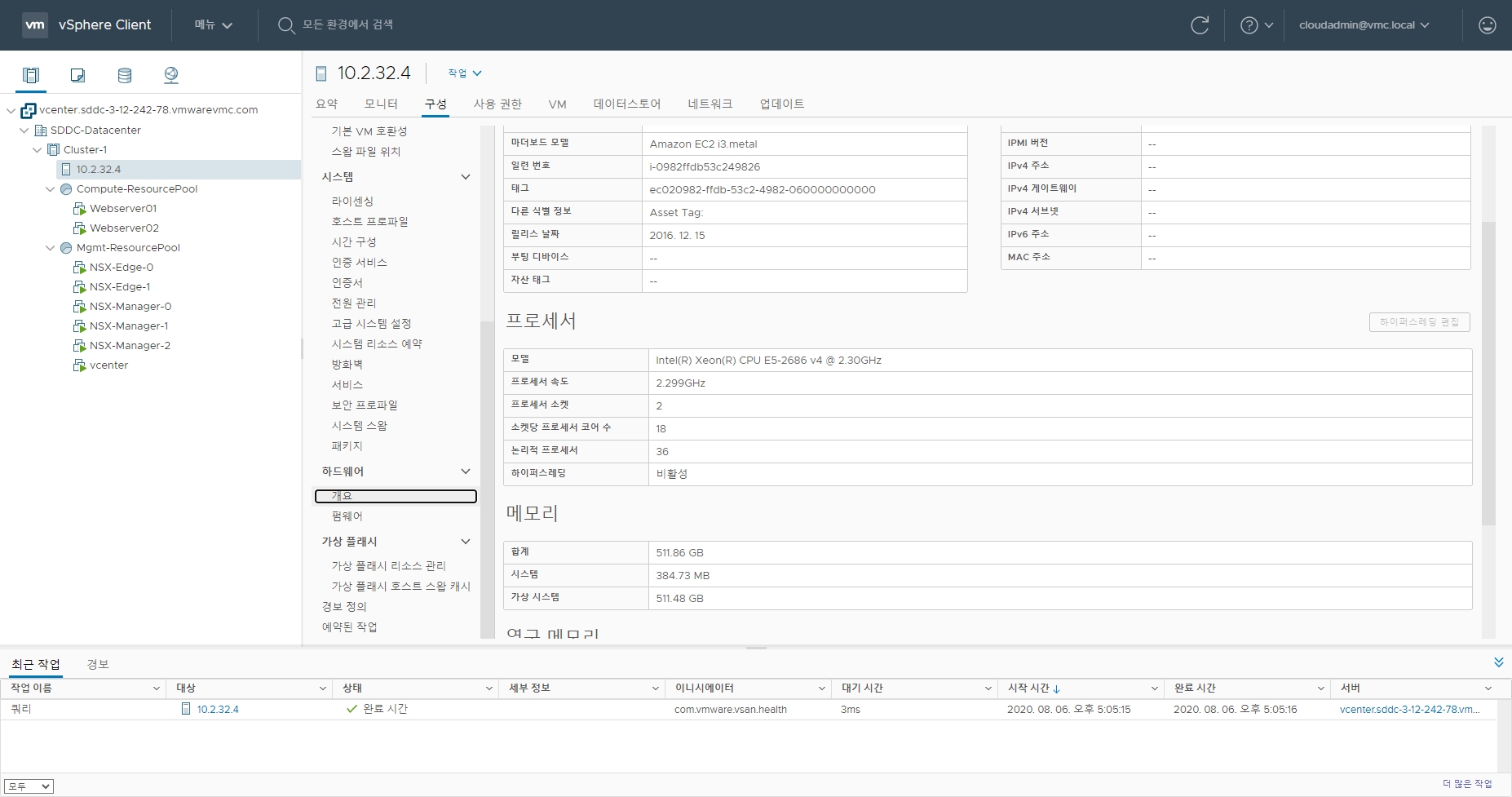

1. 프로세서



Intel Xeon CPU E5-2686 v4 2소켓이 장착되어 있습니다.

Intel의 CPU 모델로 보면 Broadwell 아키텍처 기반의 CPU이며, 2016년에 출시되었습니다.

해당 CPU는 2.3GHz의 클럭을 기반으로 18 프로세서로 이루어져 있으며, 하이퍼스레딩은 꺼져 있는 상태입니다.

결과적으로 총 18개의 프로세서가 2 소켓임으로, 전체적으로는 2.3GHz의 CPU 36개를 사용할 수 있습니다.



비교. native i3.metal은 하이퍼스레딩이 활성화 되어 있습니다.



2. 메모리



메모리는 512GB가 장착되어 있으며, 2 소켓임으로 소켓별로 256GB가 장착되어 있습니다.

현재 상황에서 전체 사용 가능 메모리 중 사전 구성된 시스템 영역(Hypervisor 등)이 약 385MB를 사용하고 있어,

실제 가상머신이 사용할 수 있는 잔여 메모리는 약 511.5GB입니다.



3. 메인보드



마더보드 모델명이 Amazon EC2 i3.metal로 표기되어 있으며,

Amazon에서 직접 OEM으로 주문한 주문형 메인보드로 추정됩니다.

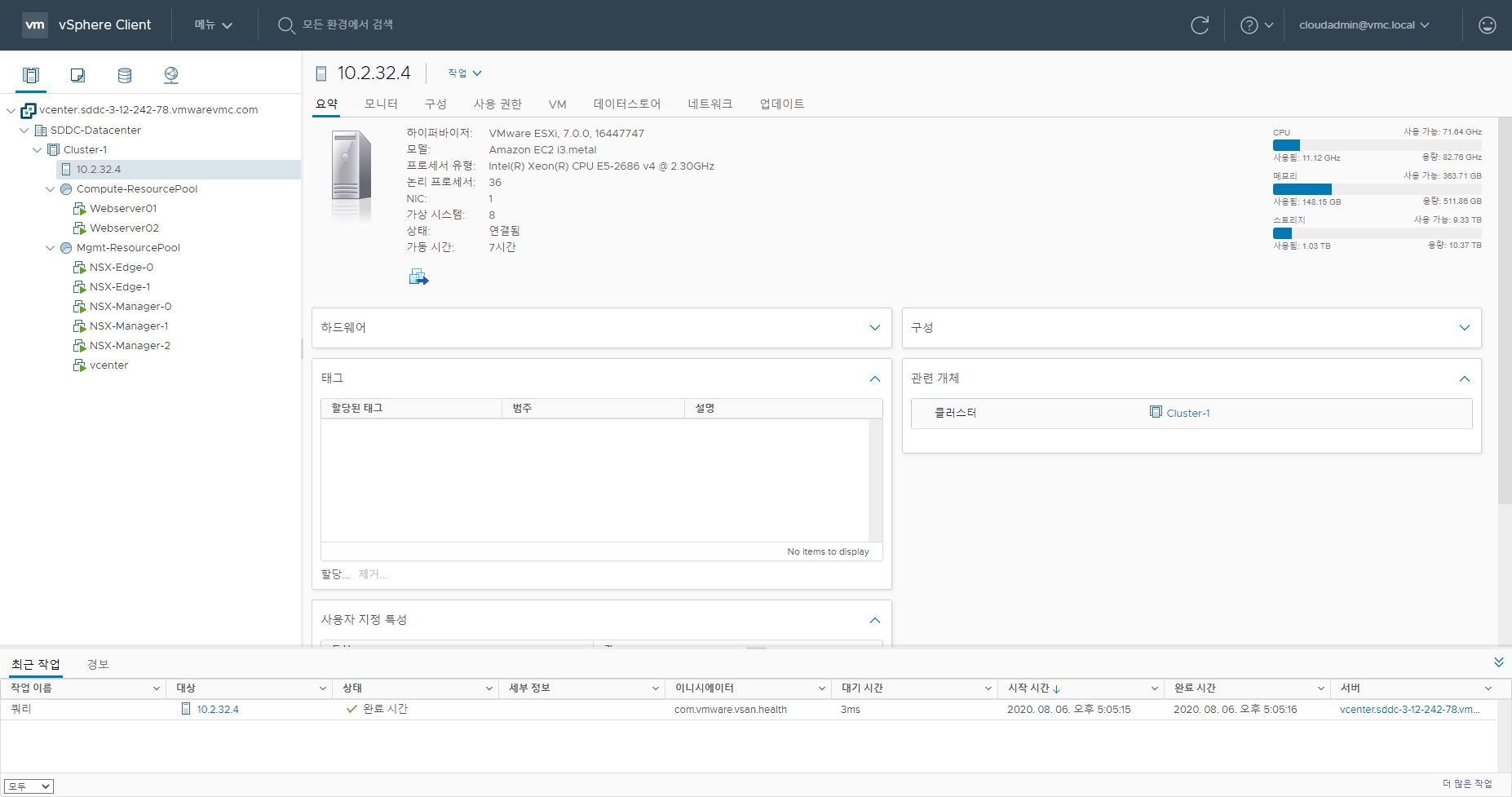

4. 하이퍼바이저



SDDC의 버전별로 하이퍼바이저 버전은 조금 다르겠지만, ESXi 7.0.0, 16447747 버전이 설치되어 있습니다.

이를 기반으로 현재 배포된 SDDC 버전은 v1.10v5 또는 v6로 추정됩니다.

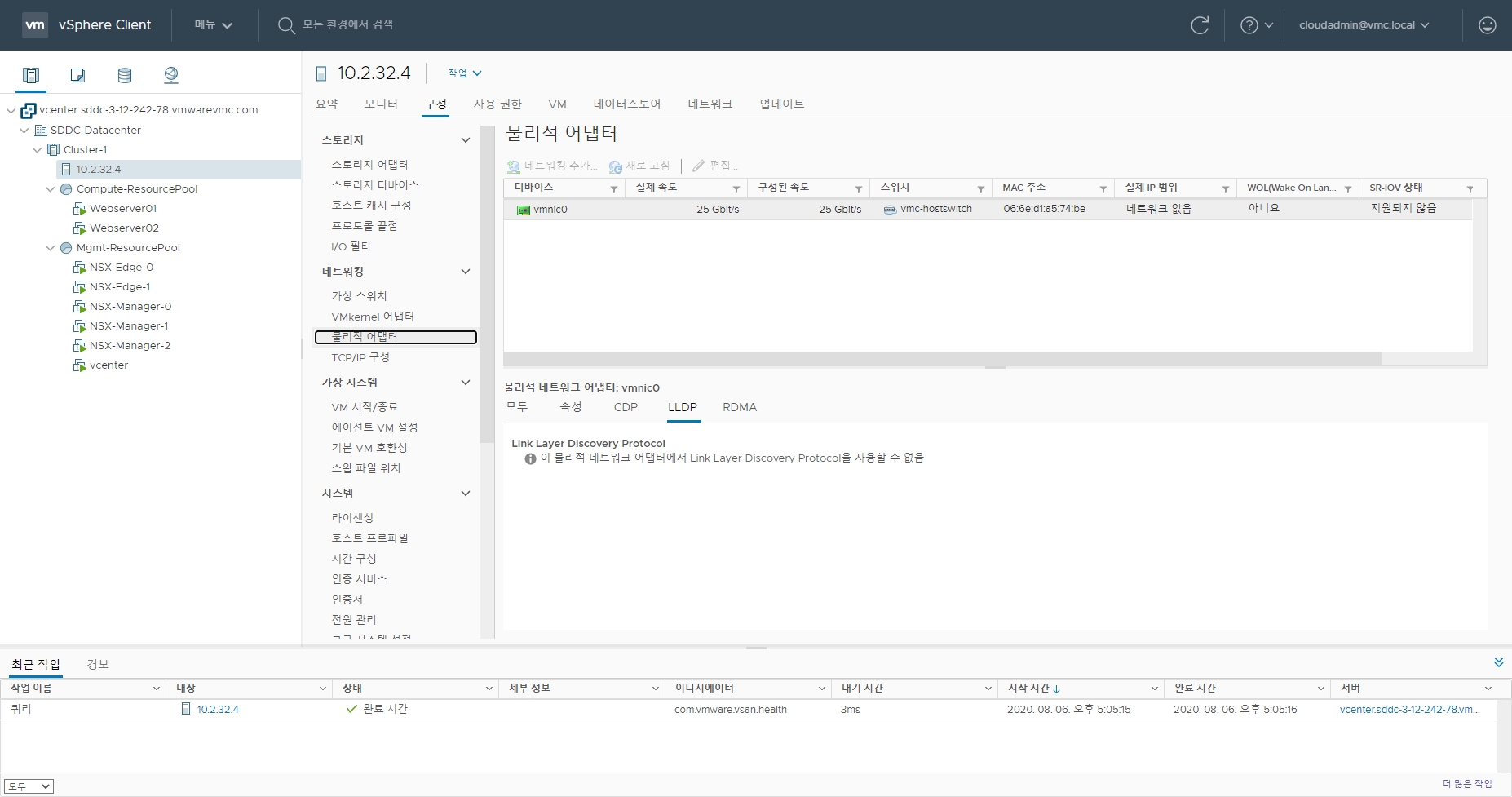

5. 물리적 어댑터



25Gbps의 NIC 1포트가 vmc-hostswitch 가상스위치에 연결되어 있습니다.

WOL(Wake on LAN)과 SR-IOV(Single Root I/O Virtualization)는 지원되지 않습니다.

물리적 포트 이중화는 구성되어 있지 않으나, 네트워크를 포함한 호스트 물리적 장애 발생시

Auto-Remediation을 통해 빠른 서비스 복구를 제공하며, SLA 99.9%의 서비스 가용성을 보장합니다.



비교. native AWS에서는 물리적 어댑터를 ENA(Elastic Network Adapter)로 표현합니다.

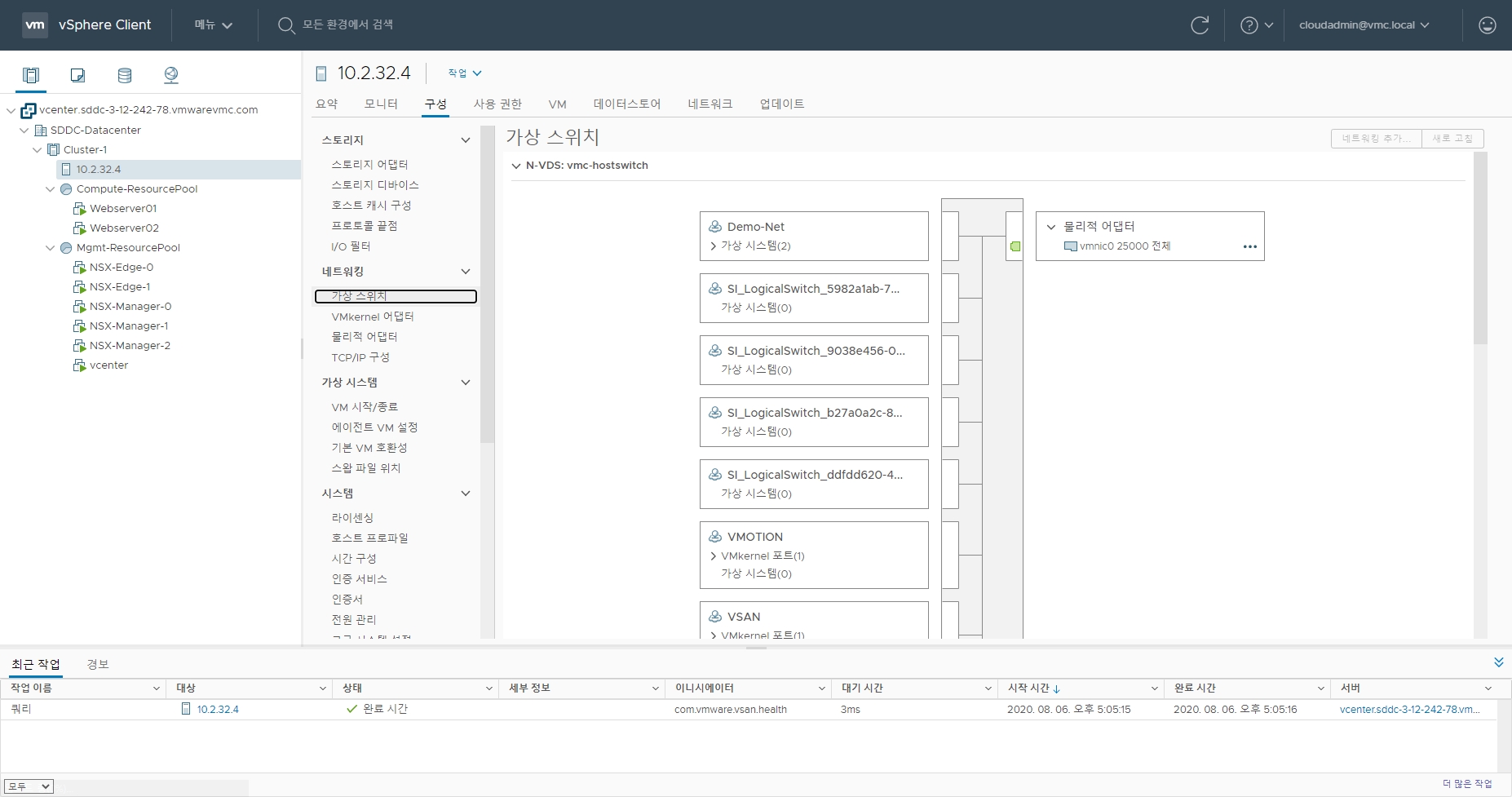

6. 가상스위치



N-VDS 기반의 하나의 가상스위치(vmc-hostswitch)를 보유하고 있으며, 25G NIC 포트에 연결되어 있습니다.

각 용도별(VMOTION, VSAN 등)로 별도의 포트그룹이 생성되어 있습니다.

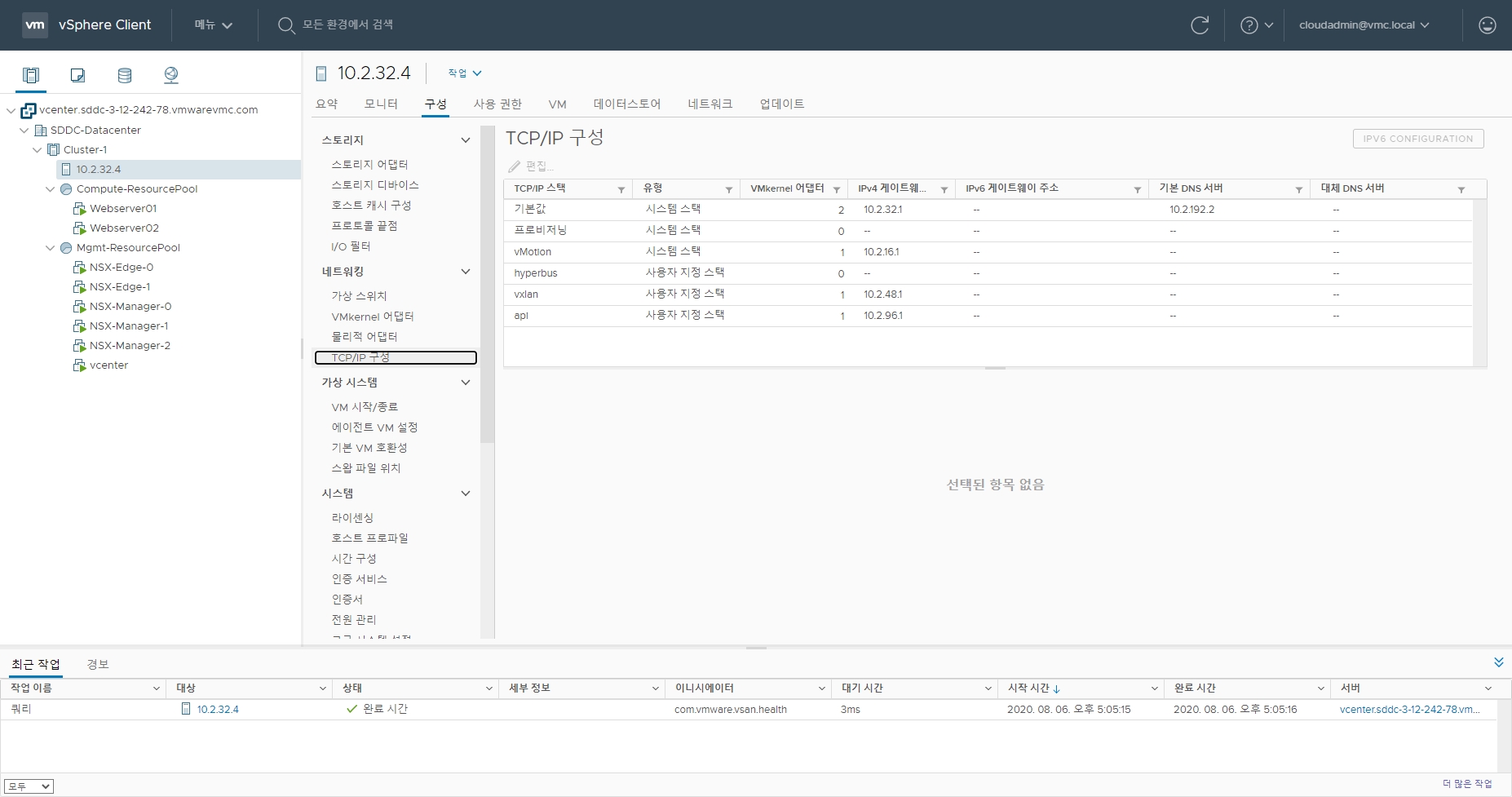

7. TCP/IP



기본적으로 구성된 여러개의 IP가 정의되어 있습니다.

초기 관리 네트워크 배포시 사용자가 지정한 네트워크를 기반으로 서로 나뉘어져 있으며,

각 네트워크 별로 .1이 Gateway로 구성되어 있습니다.



8. VMkernel 어댑터



vmc-hostswitch에 나뉘어진 포트그룹으로 사용목적별로 네트워크가 구분되어 있습니다.

Gateway는 모두 .1이였듯이, 시스템에서는 모두 .4를 사용하고 있습니다.

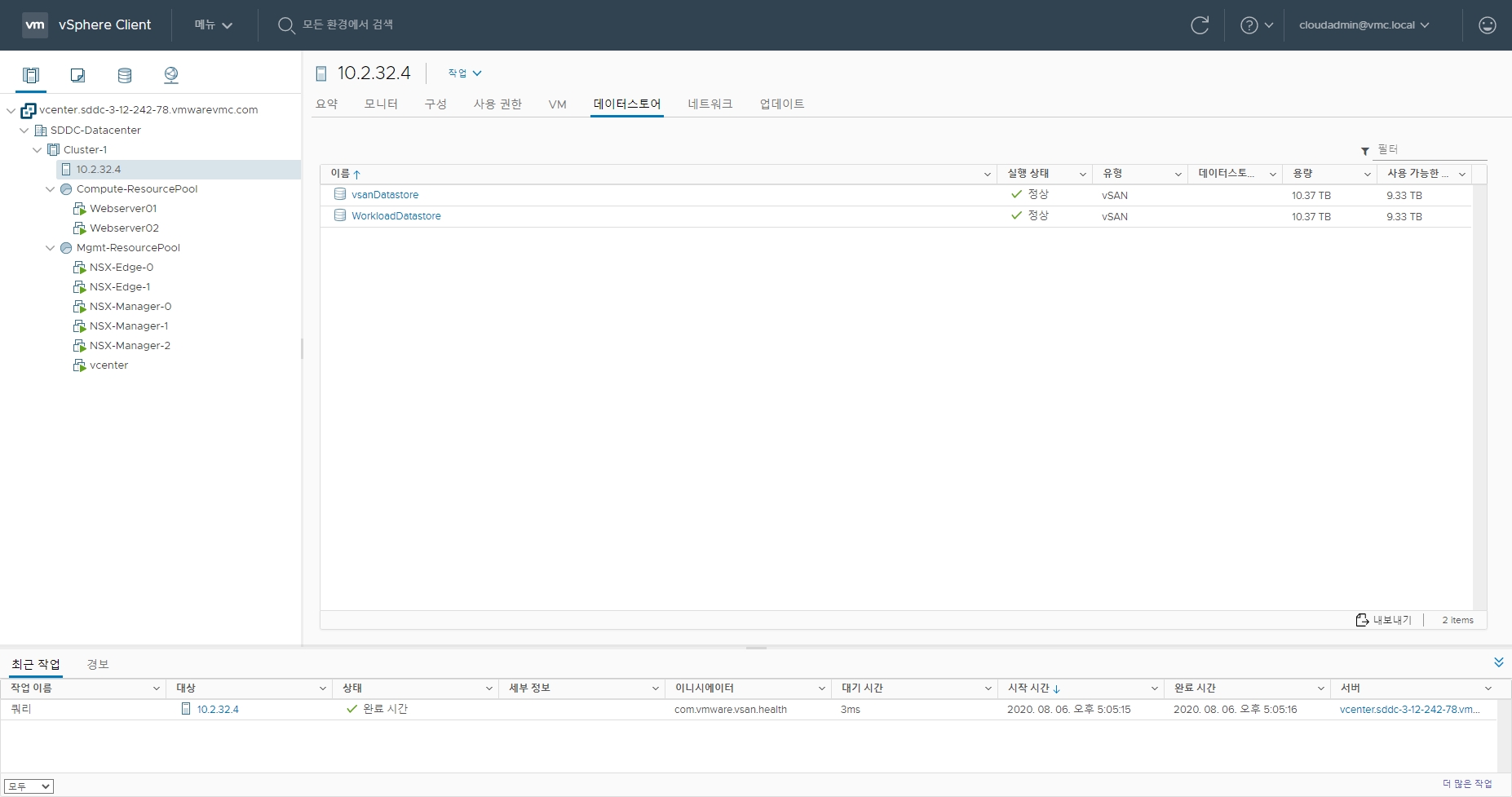

9. Datastore



사용 목적에 맞추어 2개의 Datastore로 나뉘어져 있으며, 두 Datastore 간에 전체 용량은 공유됩니다.

즉 vsanDatastore와 WorkloadDatastore를 합쳐서 최대 10.37TB까지 사용가능하나,

Elastic DRS 정책상 전체 용량의 75%가 넘어가면 Auto Scale-out이 발생합니다.



• vsanDatastore : Mgmt-ResourcePool이 사용하는 전용 스토리지 공간, 사용자 접근 불가
• WorkloadDatastore : 사용자 VM이 사용하는 전용 스토리지 공간, 사용자 제어 가능

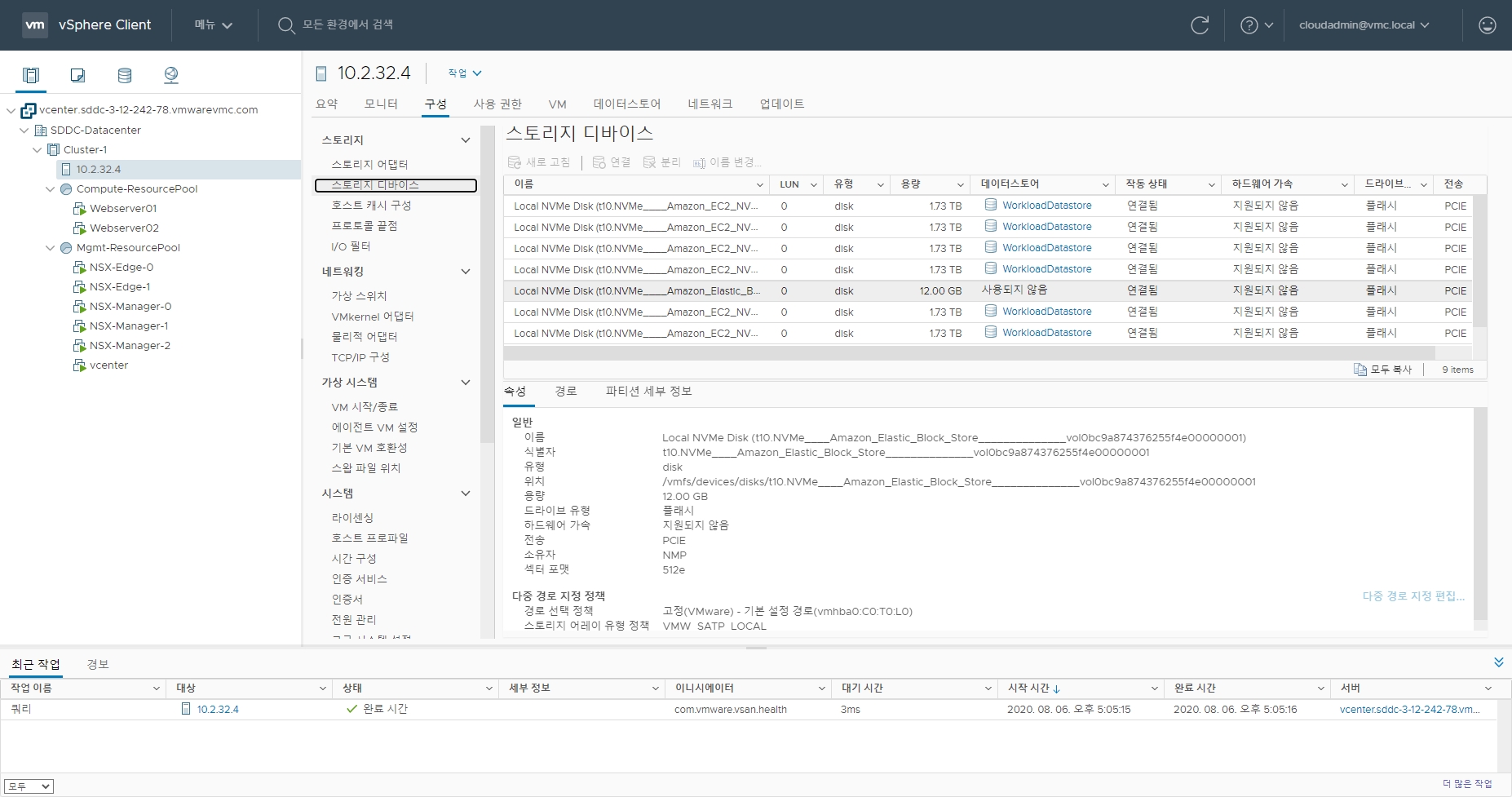

10. OS 스토리지



12GB 용량을 가진 Local NVMe DISK가 장착되어 있으며 OS(하이퍼바이저)가 사용되는 공간입니다.

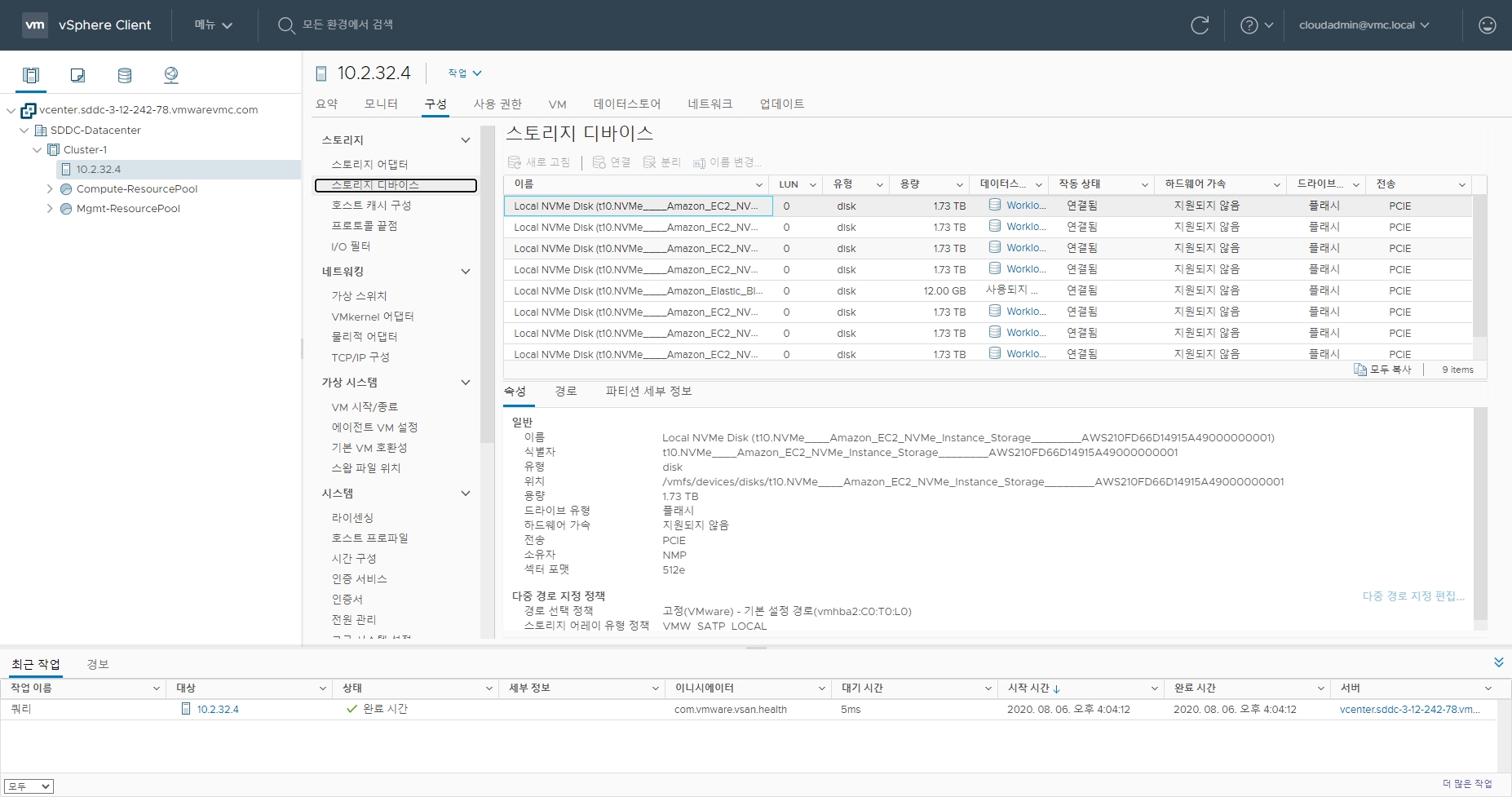

11. vSAN Cache/Data 디스크



1.73TB 기반의 NVMe를 지원하는 SSD 총 8개가 장착되어 있습니다.

이 중 2개의 Disk는 Cache용이며, 나머지 6개는 Data용으로 추정됩니다.

따라서 vSAN 데이터스토어에 제공되는 총량은 약 10.38TB (1.73TB * 6EA) 입니다.



일반적으로 시중에 판매되는 SSD는 1.92TB용량인데,

이를 시스템에서는 TiB로 인식하면서 1.73TB로 인식하는 것으로 추정됩니다.

정확한 계산으로는 1.92TB는 약 1.74TiB이며, 일부 오차가 발생하고 있는 것으로 보입니다.



참고. 모든 디스크는 AWS의 KMS를 통해 암호화되고 관리됩니다.
