OCVS 기술세션 #2 VMware 제품 개요 2) Introduction to vSAN

2021년 5월 12일 OCVS 기술세션이 진행되어 내용을 기록해 봅니다.



OCVS(Oracle Cloud VMware Solution)은 OCI(Oracle Cloud Infrastructure)의 VMware Cloud 솔루션입니다.

VMware Cloud on AWS와는 다르게, Oracle이 주도적으로 리딩하며, VMware에서 함께 지원하는 솔루션으로,

Oracle과 VMware의 Joint Engineered Solution Program에 의해 완성되었습니다.



It's Just VMware



#1 OVCS 간략 소개 및 업데이트 사항

#2 VMware 제품 개요

        1) Introduction to Virtualization

        2) Introduction to vSAN(현재글)

        3) Introduction to NSX-T

#3 OCVS 프로비저닝 및 아키텍처

#4 OCVS 외부 연결

#5 OCVS로 VM 이관

#6 OCVS를 이용한 DR 구축

#7 OCVS에서 VDI 솔루션 구동



-------------

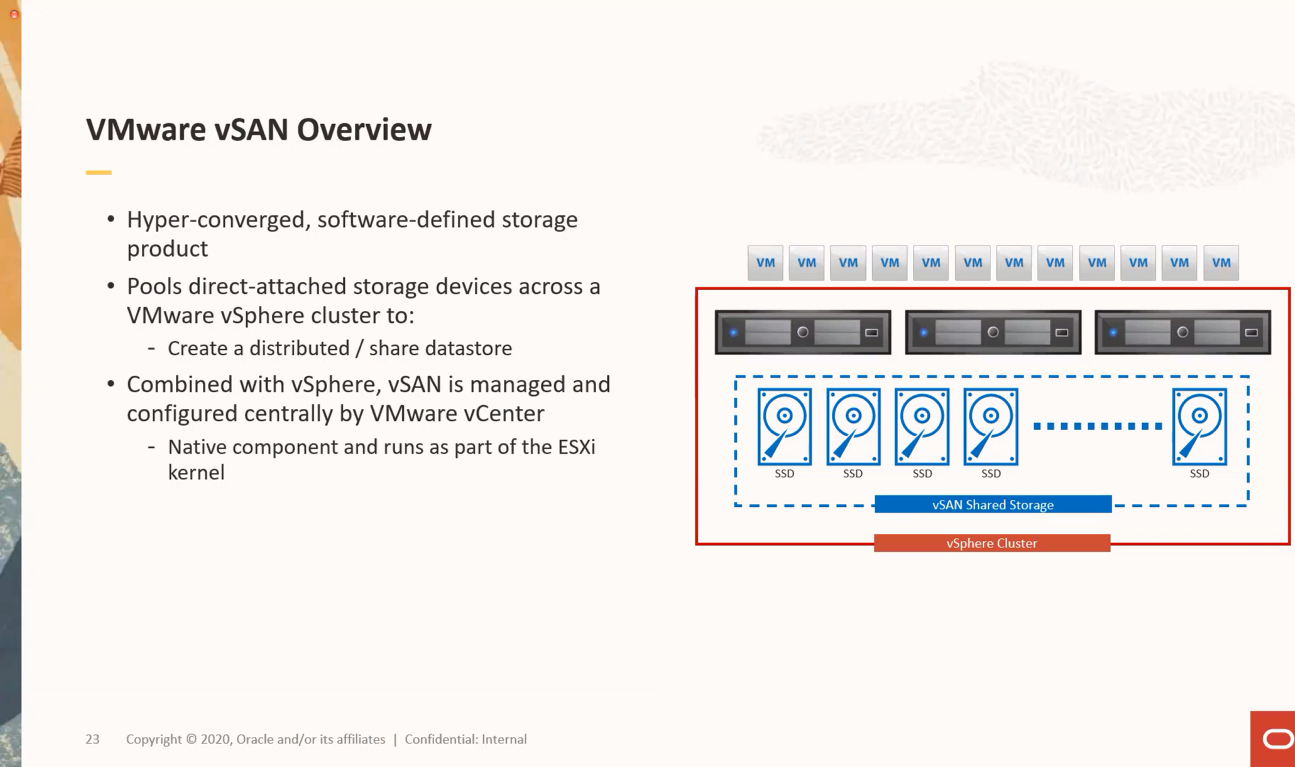

vSAN은 VMware SDDC의 스토리지로서 일반적으로 이야기되는 소프트웨어 정의 스토리지(SDS)입니다.

각각의 ESXi 호스트에 장착되어진 내장디스크를 가지고 하나의 통합된 데이터스토어 형태로 구성하게 됩니다.

초기 HCI(Hyper Converged Infrastructure)를 위해 고안되서 출사되었으며,

vSphere에 완벽하게 통합되어 있어, 별도 설치없이, vSphere에 vSAN 라이센스만 적용하면 바로 사용 가능합니다.

별도의 스토리지가 있는 것이 아니라, Hypervisor 안에 모두 통합되어 있습니다.

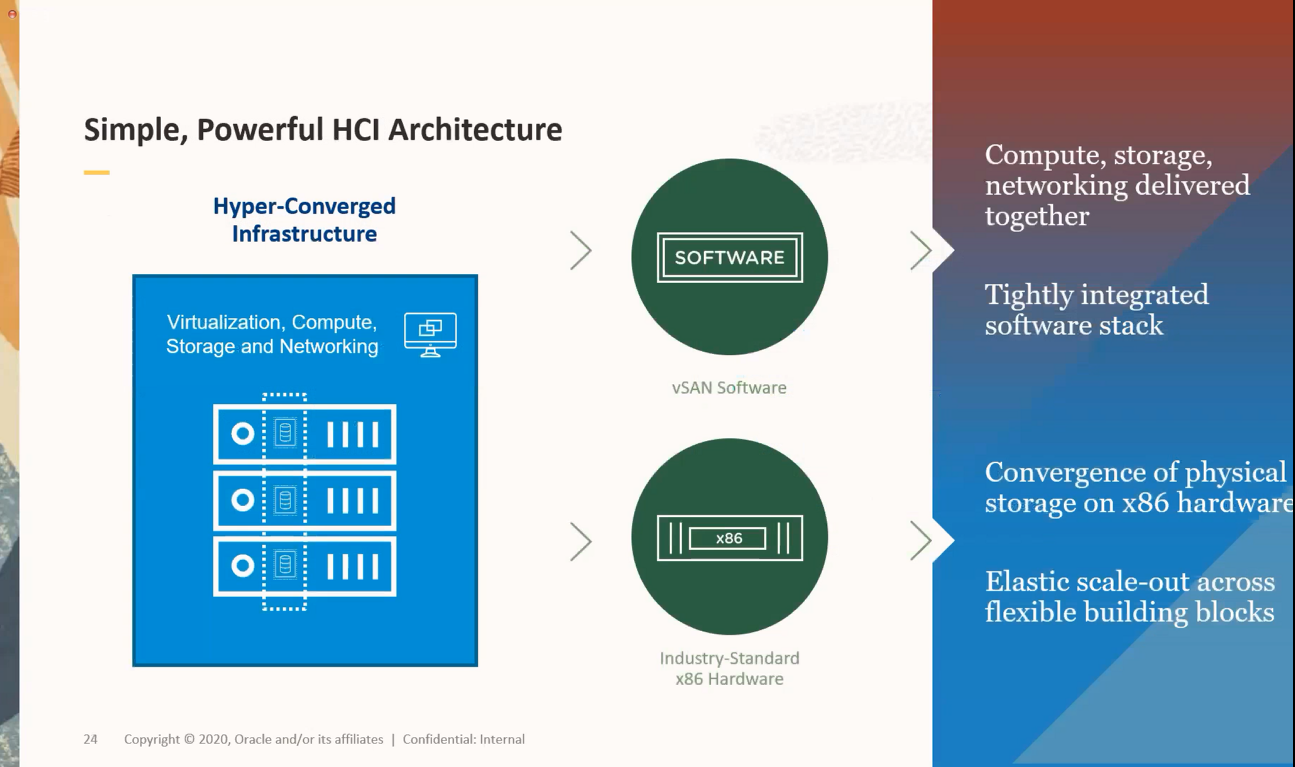

HCI 아키텍처를 기반으로 단순하고 강력한 아키텍처를 제공합니다.

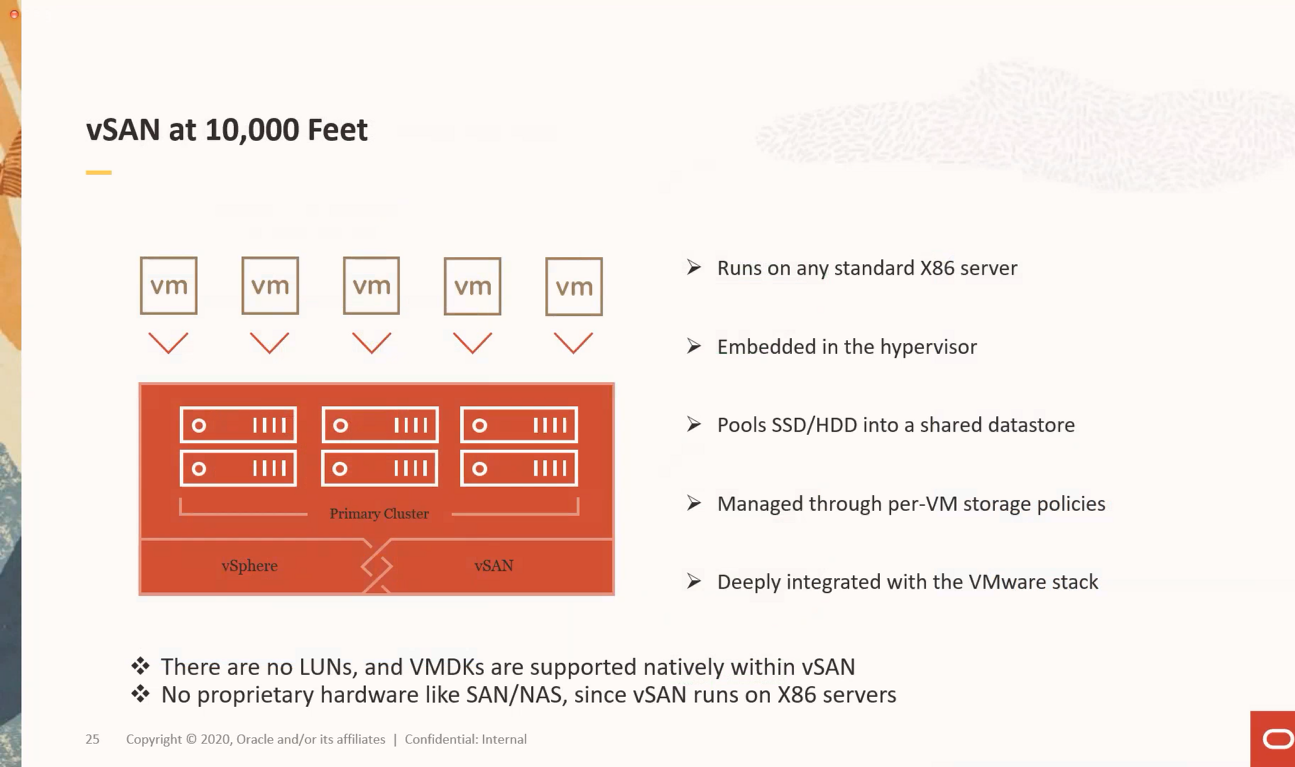

기본적으로 vSAN은 기본 요구사항을 만족하는 어떤 x86 서버에서도 실행이 가능합니다.

디스크타입은 SSD나 HDD 타입에 상관없이 공유 데이터스토어 형태로 사용이 가능하며,

디스크 그룹별로 Cache 영역의 SSD가 필요합니다.



또한 가상머신의 디스크별로 RAID에 대한 정책을 스토리지 Policy 형태로 관리합니다.

중요 가상머신의 디스크는 Raid 1을, 비중요 가상머신의 디스크는 RAID 5/6을 적용할 수 있으며,

다양한 정책 기반의 스토리지 Policy를 가상머신의 디스크별로 적용할 수 있습니다.

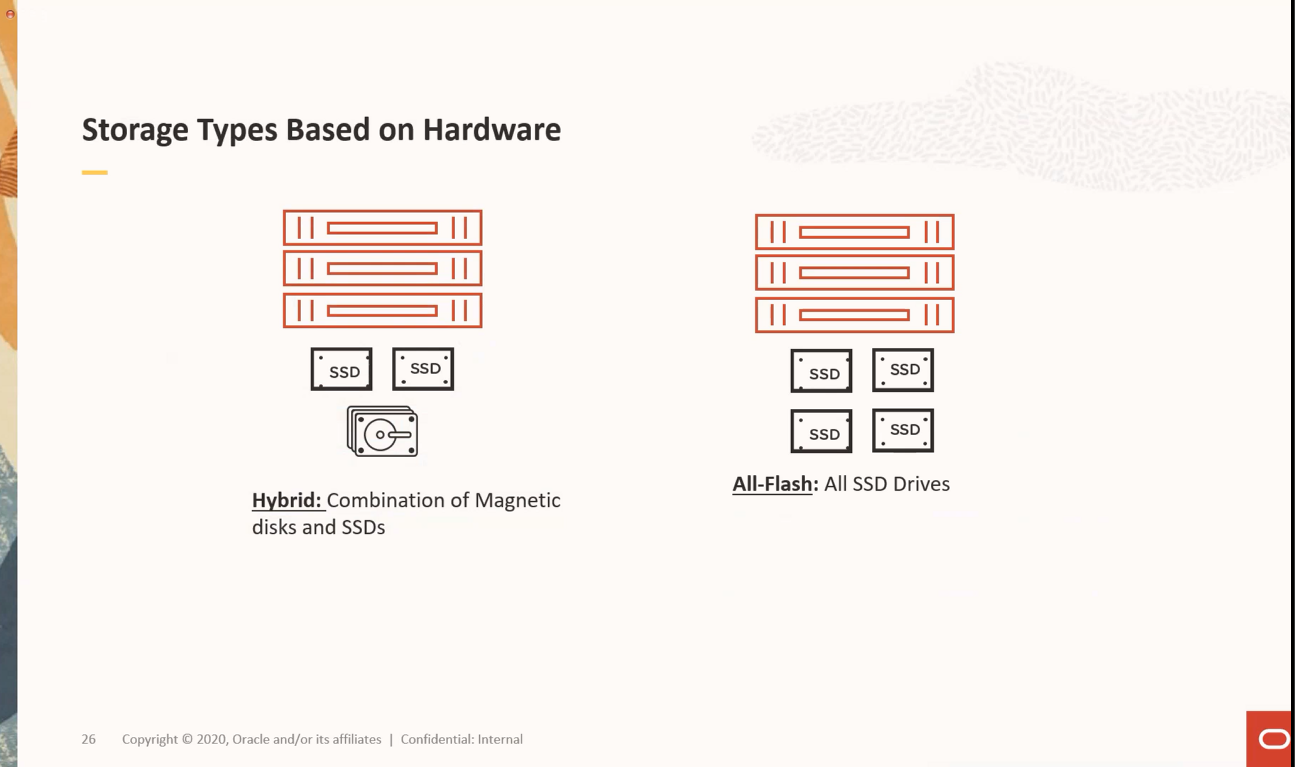

vSAN에서 디스크 구성시 두가지 타입으로 나뉘어 집니다.

Cache는 SSD에 일반 데이터는 HDD에 저장하는 hybrid 타입과,

Cache와 데이터 모두 SSD에 저장하는 All-Flash 타입이 존재하는데,

OCVS에서는 NVMe 기반의 SSD를 기반으로 함으로, All-Flash 타입을 제공합니다.

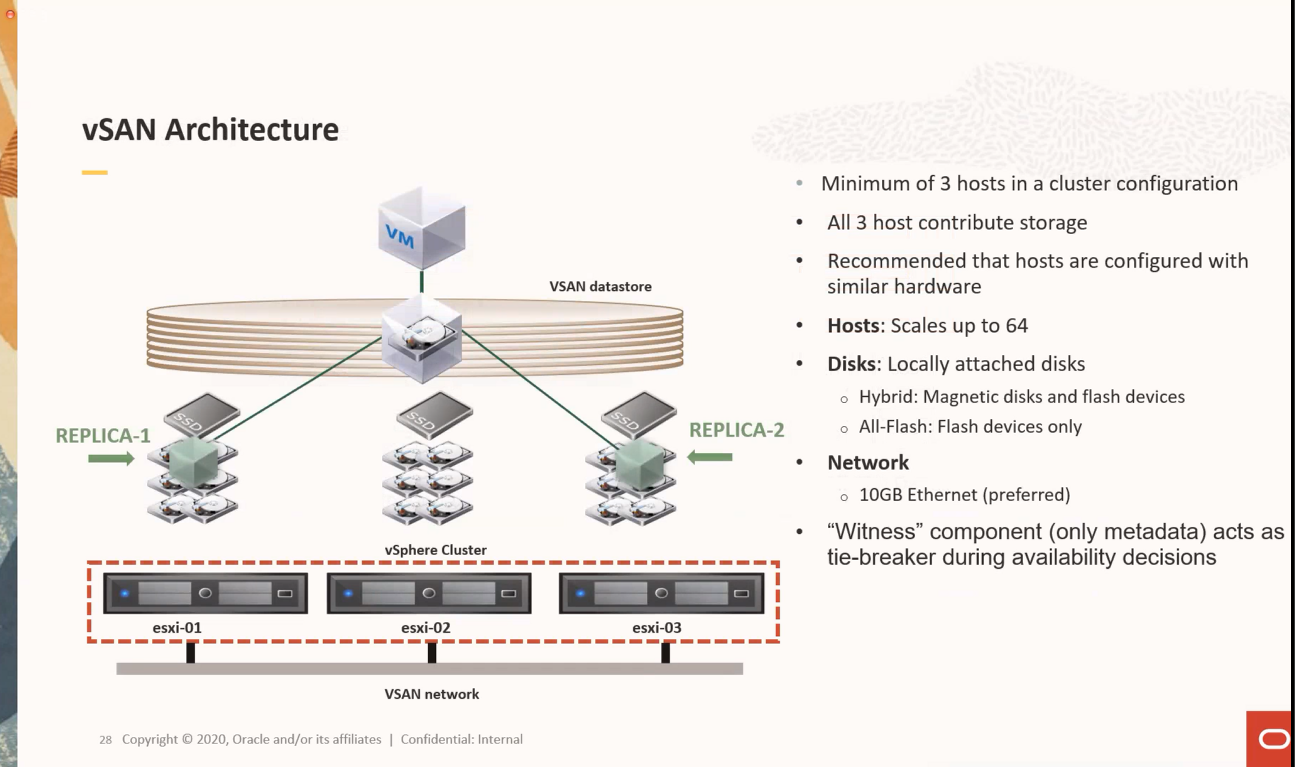

vSan 아키텍처상으로 최소 3대가 필요하며, 이 3대가 OCVS의 최소 노드인 3노드가 필요한 이유입니다.

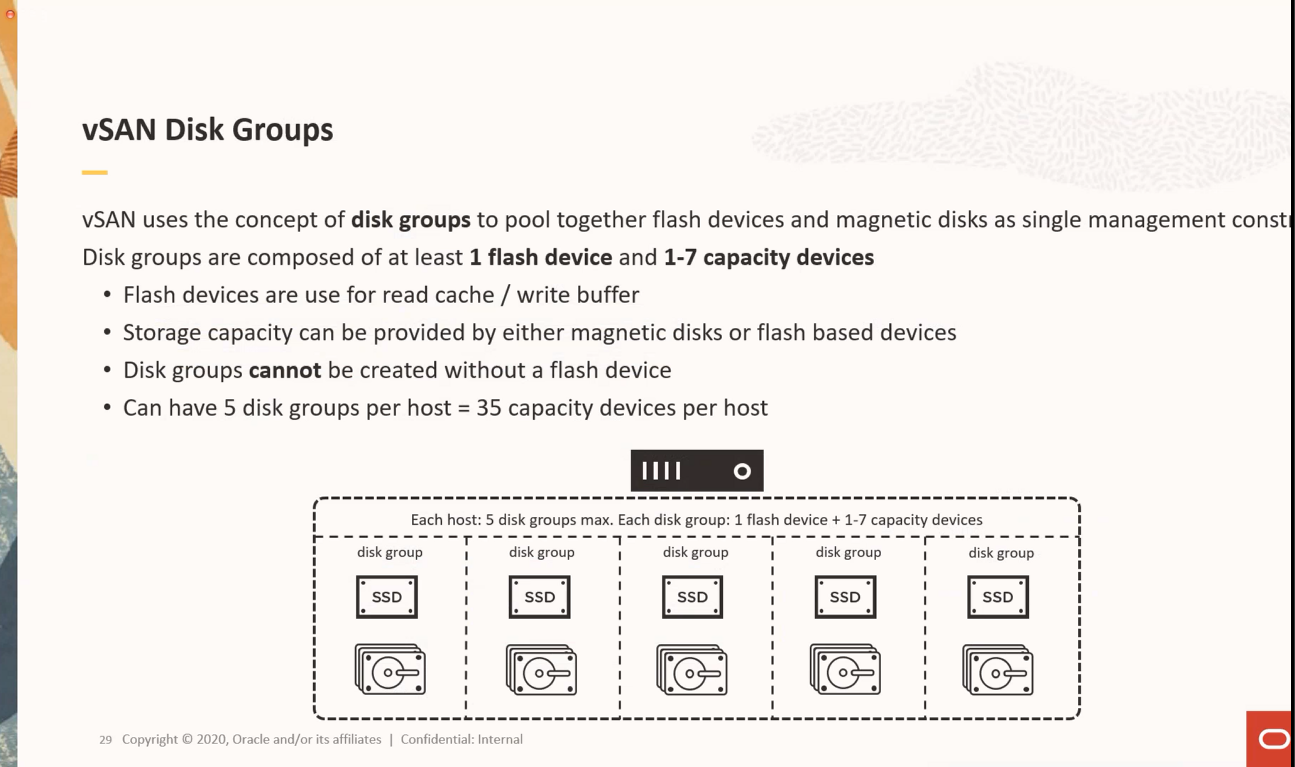

vSAN은 데이터 스토러를 구성할 떄 두가지 타입의 디스크가 필요합니다.

일반적인 스토리지에서 이야기하는 Cache와 Data 디스크처럼 두가지 종류로 나뉘어집니다.

디스크 그룹별로 Cache Tier는 Write Cache로 사용할 SSD 디스크가 반드시 필요하며,

Capacity용, 즉 데이터용으로 사용할 일반 HDD 또는 SSD디스크가 필요합니다.

즉, SSD + HDD이면 Hybrid, 모두가 SSD면 All-Flash 구성입니다.

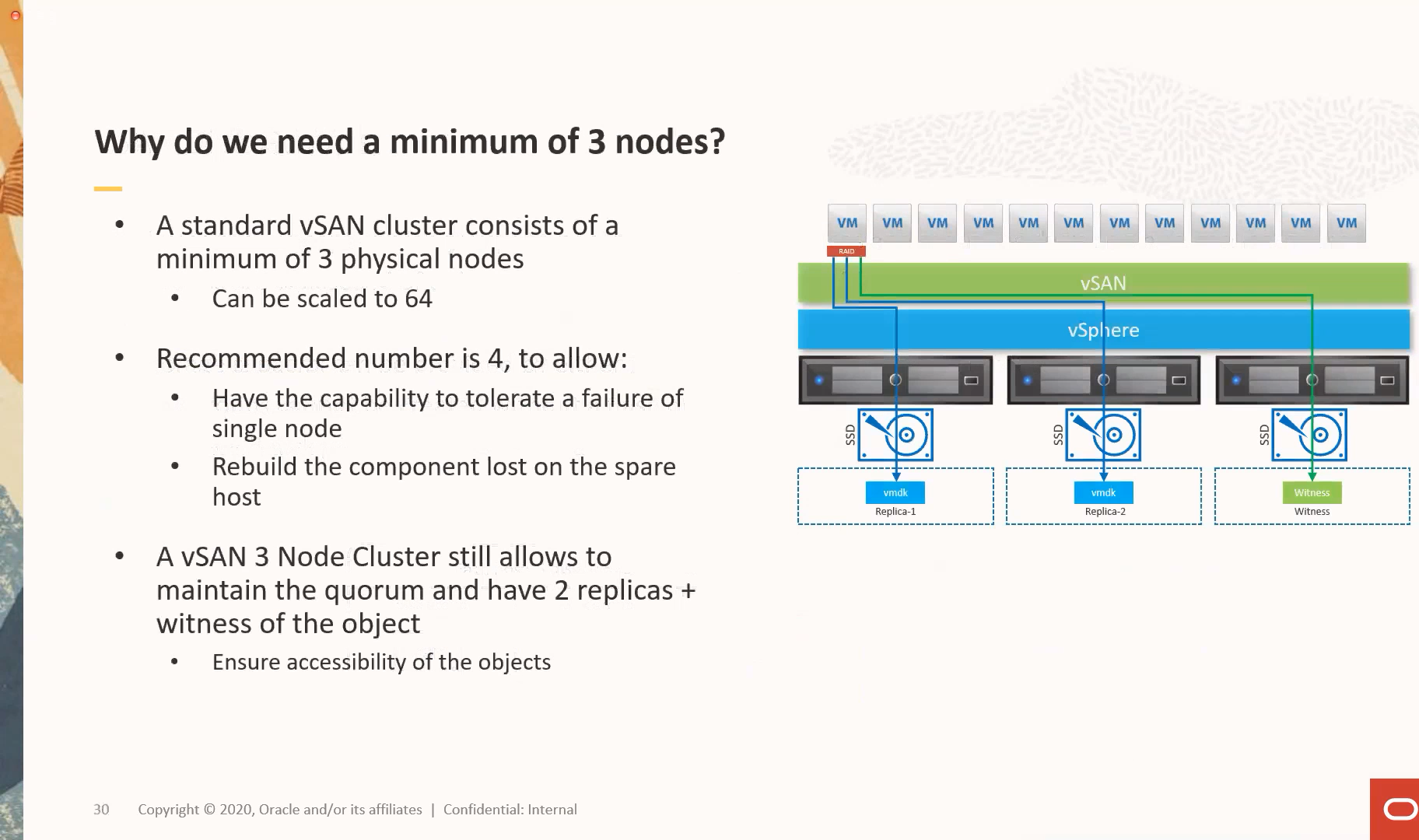

vSAN의 최소 노드 수량인 3대로 구성할 경우 RAID 1으로만 구성이 가능합니다.

이 경우 2대에는 데이터가 미러링되어 구성되며, 나머지 1대에는 복구를 위한 witness 조각이 작게 위치하게 됩니다.

이러한 경우는 호스트의 장애시에도 데이터 유실을 막기위한 최소한의 구성입니다.

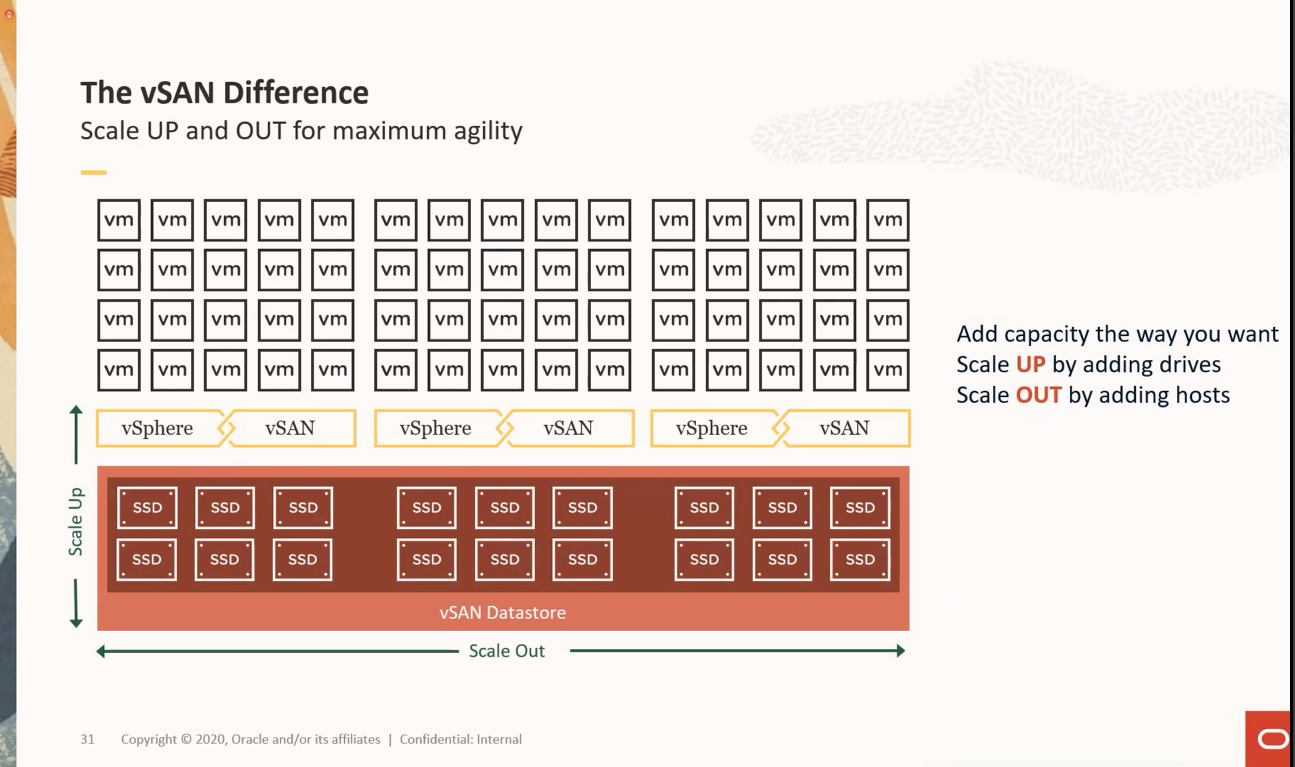

vSAN은 호스트에 Disk를 추가하여 Scale-up 방식의 확장, 노드를 추가하여 Scale-out 방식의 확장이 모두 가능합니다.

OCVS에서는 노드의 확장을 지원하며, 노드 추가를 통해 온라인 중에 쉽게 전체 스토리지 용량의 확장이 가능합니다.

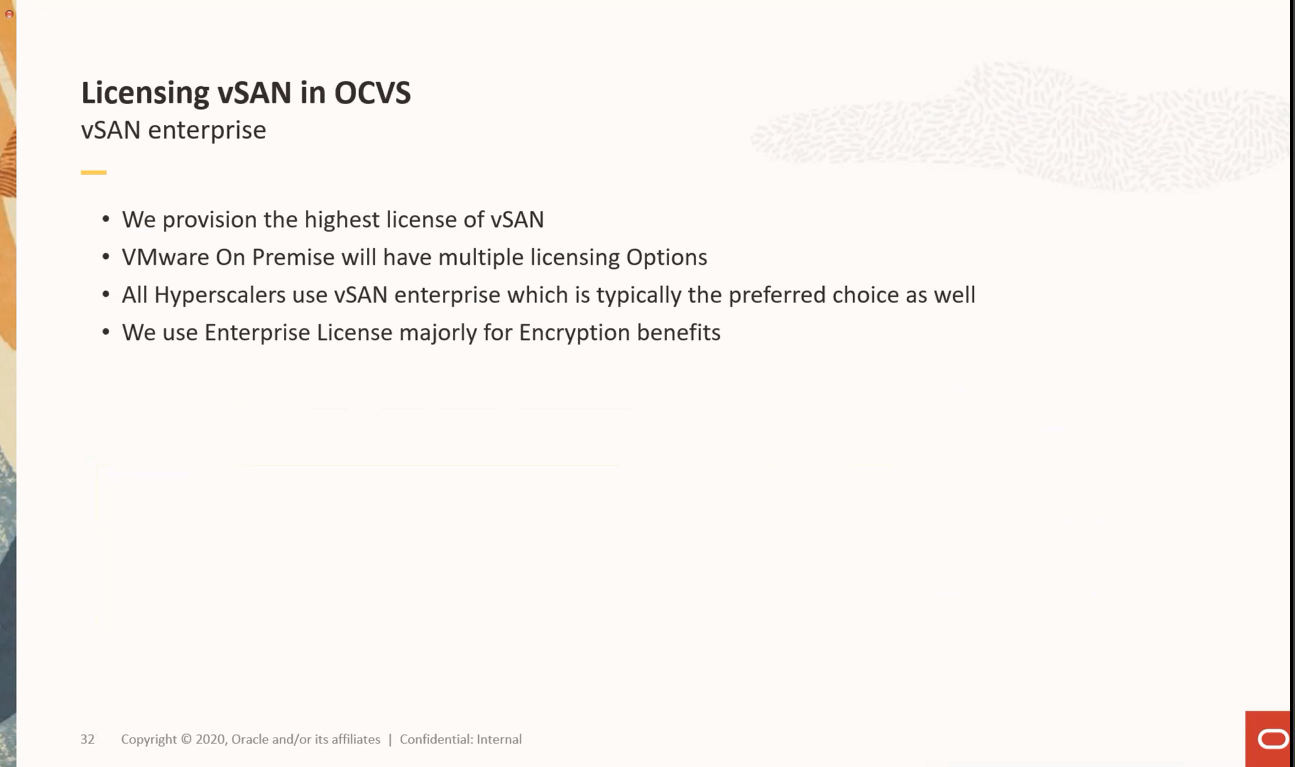

OCVS에 적용된 vSAN의 라이센스는 vSphere와 마찬가지로 가장 높은 등급의 라이센스입니다.

vSAN의 모든 기능을 이용하실 수 있습니다.
