m7i.metal-24xl와 SDDC 데이터스토어

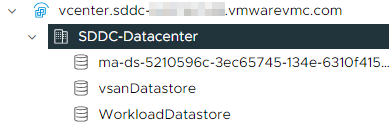

지금까지 배포된 i3/i3en/i4i.metal 기반의 SDDC를 보면,

vCenter와 NSX Manager, NSX Edge, HCX manager 등의 관리용 컴포넌트 배포를 위한 전용 리소스풀이 존재합니다.

리소스풀의 이름은 Mgmt-ResourcePool로 vSAN으로 구성된 vsanDatastore를 전용 데이터스토어로 사용합니다.

해당 영역은 관리용 컴포넌트 전용 공간으로 사용자는 사용하거나 제어할 수 없습니다.







그러나, 새롭게 출시된 m7i.metal-24xl은 기본적으로 가지고 있는 disk가 없기 때문에,

vSAN 기반 데이터스토어가 존재할 수 없습니다.

따라서 m7i.metal-24xl에서는 SDDC 배포시 관리용 컴포넌트들을 위한 기본 외장형 데이터스토어를 가지고 잇으며,

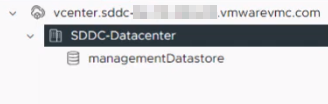

vCenter에서 확인해보면 managementDatatore로 인식되고 있습니다.

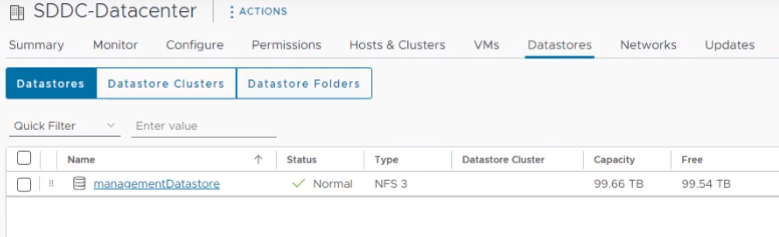

managementDatastore의 할당용량은 약 100TiB이며, 사용자가 사용할 수 있는 영역은 아니기에 큰 의미는 없습니다.

기본 약 100TiB의 용량과 NFS3으로 연결된 것으로 보아 VMware Cloud Flex Storage를 활용하는 것으로 추정됩니다.





그럼 사용자 데이터가 있어야할 WorkloadDatastore는 어떻게 사용해야 할지 막막해집니다.

이럴 경우 손쉽게 사용 가능한 방법이 VMware Cloud Flex Storage(이하 Flex Storage)를 사용하는 것입니다.



Flex Storage는 S3에 데이터를 저장하고 NVMe 기반의 전용 EC2를 캐쉬티어로 두어

Scale-out 기반의 성능과 용량을 보여주는 VMware Cloud on AWS 전용 관리형 외장 스토리지 서비스입니다.

해당 스토리지는 SDDC와 같은 AZ에 별도로 배포되어야 하며, 콘솔에서 별도의 연결 절차를 거쳐야 합니다.



Flex Storage를 연결하고 나면 이제 vCenter에서도 WorkloadDatastore가 보이며,

해당 위치가 워크로드 VM들에 대한 기본 저장소로 사용됩니다.



기존 i3en/i4i.metal에서도 Flex Storage를 추가하여 사용할 수 있었지만

기본 스토리지가 아닌 vsanDatastore외에 추가 하는 스토리지로만 구성이 가능했으며,

이제 m7i.metal-24xl부터는 기본 스토리지로 활용되고 있어, WorkloadDatastore로 Flex Storage가 인식됩니다.





다만 Flex Storage는 구독을 기반으로 최소 할당 용량이 25TiB로, TiB 단위당 사용량이 과금되는 구조입니다.

기존 OSA 기반의 vSAN에서 i4i.metal 2대가 18.82TiB 3대가 28.23TiB의 Usable 용량이였음으로,

i4i.metal 2.5대 정도의 용량이 기본으로 제공된다고 할 수 있겠습니다.

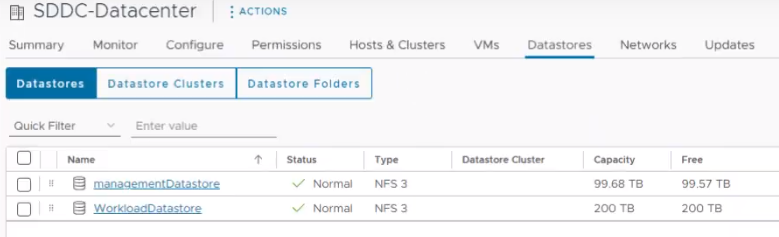

그러나 구독된 할당량과는 다르게 vCenter에서 보이는 크기는 200TiB이며,

S3 기반의 스케일아웃 스토리지 이기 때문에 정확한 사용량을 vCenter 화면에서 확인하기는 어렵습니다.

Flex Stoage의 정확한 사용량은 VMware Cloud 콘솔의 Flex Storage 페이지에서 확인할 수 있습니다.





아래는 M7i.metal-24xl에 Flex Storage를 연결하는 방법에 대한 캡쳐 영상입니다.
